TUTORIAL MEMBUAT KABEL LAN

Nama : Riyan Setiawan
NPM : 17113816
Kelas : 3KA29


         Dalam membuat sebuah jaringan komputer di butuhkan beberapa alat pendukung seperti kabel LAN contoh nya. Ada 3 macam kabel LAN di antara nya kabel LAN FIBER OPTIK, kabel LAN COAXIAL dan kabel LAN UTP. Namun dalam bahasan kali ini akan di jelaskan bagaimana cara membuat kabel LAN UTP saja.

Kabel LAN UTP

Kabel Jaringan Lan UTP paling sering digunakan untuk membangun sebuah jaringan Lan karena biaya yang murah.Kabel ini memiliki empat pasang kabel didalamnya yang dilapisi oleh plastik dan menggunakan konektor RJ-45, dalam pemasangan kabel dengan konektor harus disesuaikan dengan warna nya.
Kabel UTP memiliki dua jenis yaitu Straight dan Cross,

•     Kabel straight digunakan untuk menghubungkan dua hardware berbeda, seperti PC dan Switch.
•     Kabel cross digunakan untuk menghubungkan dua hardware yang sama seperti PC ke PC.

Berikut ini akan di jelaskan langkah-langkah membuat kabel LAN staright

Alat-alat yang dibutuhkan

1. Kabel UTP


2. Connektor RJ45


3. Crimping

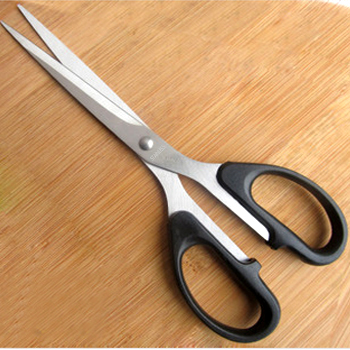

4. Gunting


5. Tester LAN


Semua barang tersebut bisa di dapatkan di toko elektronik ataupun toko komputer.

Langkah-langkah pembuatan nya.

- Langkah pertama kupas kabel UTP dengan menggunakan gunting lalu kemudian urutkan warna kabel sesuai gambar di bawah.


- Langkah kedua setelah kabel di urutkan masukkan kabel ke connector RJ45 dengan urutan putih oren di sebelah kiri dan coklat di sebelah kanan sampai ujung kabel nya mengenai jack nya.

- Setelah itu gunakan crimping tools nya untuk mengepres connector RJ45 dengan kabel nya dan lakukan hal yang sama di dua ujung kabel nya, langkah selanjutnya tes kabel yang sudah dibuat dengan cara memasukan kedua ujung kabel kedalam tester nya.

LAN tester












 Kemudian perhatikan lampu indikator nya , jika lampu nya menyala satu persatu sampai no 8 maka kabel yang sudah anda buat benar dan bisa digunakan. dan jika salah satu lampu nya tidak menyala berarti ujung kabel nya kurang mengenai jack connector nya atau kurang mentok. Demikian tutorial dalam pembuatan kabel LAN straight nya semoga bermanfaat :)
